As ulir bongkar muat b (W2.5B-04BX-04B-02-00)

poros ulir bongkar muat B. Pengganti untuk mesin pemanen FM WORLD. Pesan berdasarkan nomor bagian; hubungi kami untuk kecocokan.

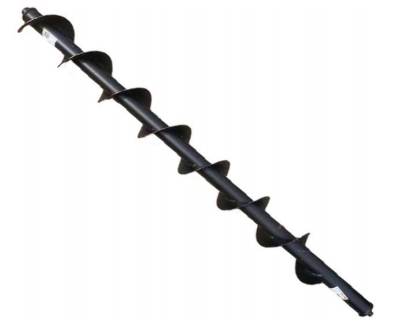

Poros Ulir Bongkar Muat B W2.5B-04BX-04B-02-00 — 1735 mm, 10,05 kg

Ini adalah bagian B dari sistem bongkar muat gabah pada FM WORLD 4LZ-6.0P Ruilong, berukuran panjang 1735 mm dan ulir 165 mm pada poros 60 mm, dengan berat 10,05 kg. Poros ini membawa gabah keluar dari tangki menuju pembuka bongkar muat, berputar di dalam rumah bongkar muat dan digerakkan selaras dengan bagian A di sebelahnya.

Spesifikasi

Nomor bagianW2.5B-04BX-04B-02-00
JenisPoros ulir bongkar muat bagian B
Panjang x diameter ulir1735 x 165 mm
Diameter poros60 mm
Berat10,05 kg
UntukFM WORLD 4LZ-6.0P (Ruilong)
Ketersediaanstok tersedia, siap dikirim

Fungsi bagian ini

Saat bongkar muat, poros ini harus menggerakkan kolom gabah yang penuh dengan cepat, sehingga tepi ulir dan poros 60 mm menahan beban tinggi. Tepi yang aus memperlambat aliran bongkar muat dan membiarkan gabah tertahan, sedangkan poros yang tidak sejajar membuat ulir menggesek rumah. Karena sistem bongkar muat multi-bagian, timing ulir di sambungan sama pentingnya dengan kondisi tepi.

Poros bongkar muat B dibanding bagian A

Bagian B ini panjangnya 1735 mm dengan poros 60 mm, sedangkan bagian A 1879 memiliki panjang dan dudukan berbeda untuk rangka 4.0E. Setiap posisi bongkar muat hanya menerima bagiannya sendiri, dan keduanya tidak dapat dipertukarkan; timing ulir harus diatur saat salah satu dipasang.

Catatan pemasangan

Pastikan tabung dan lubang bantalan bersih sebelum bagian B masuk. Ulir harus di-timing terhadap bagian tetangga, dan penyetelan itu dikerjakan selama pengikat masih bebas. Beberapa putaran tangan pada seluruh unloader kemudian menunjukkan apakah sambungan bergerak pada celah stabil tanpa tersangkut. Setelah yakin, kunci dudukan dan beri oli bantalan, lalu tutup dengan memastikan gabah terdorong ke ujung pembuka.

Sebelum memasang

Bagian A dan sambungan timing diperiksa, karena tetangga yang aus atau timing salah menghambat aliran bongkar muat.

Tanda-tanda perlu diganti

  • Aliran bongkar muat lambat atau gabah tertahan di rumah.
  • Tepi ulir 165 mm aus dengan celah yang melebar.
  • Timing ulir salah di sambungan membuat gabah menjepit.
  • Poros 60 mm aus atau bantalan rusak menimbulkan kebisingan.

Kompatibilitas dan referensi silang

Model yang didukung

Terdaftar untuk sistem bongkar muat FM WORLD 4LZ-6.0P Ruilong; cocokkan 1735 mm dan poros 60 mm.

Memastikan nomor yang tepat

Cocokkan nomor W2.5B-04BX-04B-02-00 dan poros 60 mm. Ini bagian B; bagian A punya dudukan berbeda.

Membaca part lama

Panjang 1735 mm dengan diameter flight 165 mm dan poros 60 mm, berat 10,05 kg. Poros 60 mm lebih besar daripada 40 mm pada seksi bongkar lainnya, jadi poros yang terukur 40 mm adalah part berbeda berapa pun miripnya flight.

Pertanyaan yang sering diajukan

Apakah dua bagian poros bongkar muat harus di-timing bersama?

Ya. Pada sistem bongkar muat multi-bagian, ulir di-timing agar gabah lewat mulus di sambungan. Ikuti langkah timing buku panduan; memasang bagian pada sudut salah membuat gabah tersangkut.
