Poros roller track 5T072-2312-0

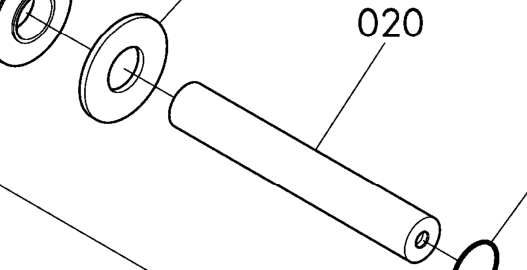

5T072-2312-0 tercantum pada referensi 020 gambar roller track sebagai SHAFT,TRUCK ROLLER, enam per sisi. Poros tidak berputar; badan roller berputar padanya melalui bearing, dan poros ditahan plat mounting serta baut pada gambar yang sama.
Data katalog 5T072-2312-0
| Nomor Part | 5T072-2312-0 |
|---|---|
| Produk | Poros roller track |
| Nama Katalog | SHAFT,TRUCK ROLLER |
| Gambar | C10101 (101) dan C10102 (102) |
| Nomor Referensi | 020 |
| Jumlah per sisi | 6 poros |
| Kolom Mesin | DC-70G |
| Bearing Seats | Two journals, matching 08101-06206 at reference 040 |
| Also Appears In | Other DC70 figures with a different quantity |
Peran poros roller track pada roller
Poros membawa beban mesin melalui roller dan menentukan kelurusan seluruh unit. Journal-nya adalah dudukan bearing, ujungnya memposisikan collar dan circlip, dan bagian tengahnya memuat saluran grease yang mengalir ke bearing melalui nipple. Poros bengkok atau aus membuat semua bagian di atasnya berjalan tidak sejajar.
Tanda aus pada mesin kerja
Keausan tampak sebagai journal mengkilap atau beralur, poros yang tidak lagi menahan inner ring bearing dengan kencang, bengkok yang terlihat sebagai goyangan badan roller, atau retak di ujung mounting setelah belt lepas. Poros yang berjalan dengan seal gagal juga membawa karat dan lumpur di saluran grease, tampak sebagai grease baru yang enggan mencapai bearing.
Pembandingan sebelum order
Periksa 5T072-2312-0 dengan menggulingkannya di permukaan rata dan mengukur journal tempat bearing duduk, lalu bandingkan ujung mounting dan saluran grease dengan ilustrasi. Nomor yang sama muncul di gambar DC70 lain dengan jumlah berbeda, jadi posisi pada mesin yang menentukan hitungan, bukan nomornya saja.
Catatan bengkel
Ganti poros ketika journal sudah aus melewati kecocokan bearing, dan jangan menekan bearing baru pada journal beralur. Saluran grease dibersihkan sebelum perakitan, karena nipple tersumbat adalah penyebab umum roller hasil perbaikan berjalan kering dalam satu musim.
Bench work on the shaft is limited to cleaning the grease passage, checking straightness and inspecting the journals. Pressing bearings onto a shaft with a raised or galled journal damages the new bearing before it is fitted. If the journals are worn below the bearing fit, the shaft is replaced and the old one kept for comparison, since a bent shaft is often the reason a roller failed in the first place.
Pekerjaan poros di bangku terbatas pada membersihkan saluran grease, memeriksa kelurusan, dan memeriksa journal. Menekan bearing pada poros dengan journal menonjol atau tergores merusak bearing baru sebelum dipasang. Jika journal sudah aus di bawah kecocokan bearing, poros diganti dan yang lama disimpan sebagai pembanding, karena poros bengkok sering menjadi alasan roller gagal sejak awal.
