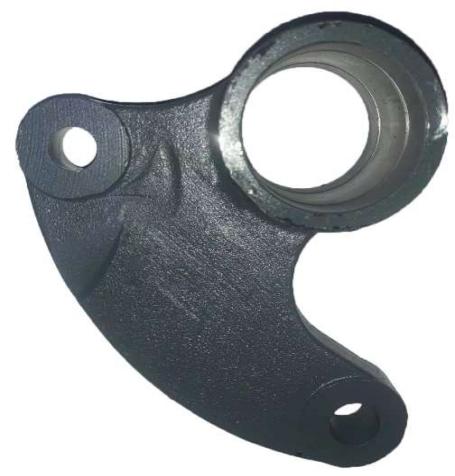

Tuas ayun pemotong atas (W2.0-01-01-07-01-02)

tuas ayun pemotong atas (lengan penggerak pisau). Pengganti untuk mesin pemanen FM WORLD. Pesan berdasarkan nomor bagian; hubungi kami untuk kecocokan.

Tuas Ayun Pemotong W2.0-01-01-07-01-02 — Poros 45 mm

Tuas ini adalah bagian dari penggerak pisau pada FM WORLD 4LZ-4.0E. Lengan berukuran 160 x 135 x 60 mm ini berporos pada lubang 45 mm dan mengubah gerakan kotak ayun menjadi langkah maju-mundur yang menggerakkan pisau. Ini adalah lengan yang menerima beban, sehingga lubang poros dan permukaan sambungnya menahan gaya berulang terus-menerus, bukan keausan luncur.

Spesifikasi

Nomor bagianW2.0-01-01-07-01-02
Jenistuas ayun pemotong atas (lengan penggerak pisau)
Ukuran160 x 135 x 60 mm
Lubang poros45 mm
Berat1,2 kg
UntukFM WORLD 4LZ-4.0E (Ruilong)
Ketersediaanstok tersedia, siap dikirim

Fungsi bagian ini

Tuas ayun adalah bagian penerus gaya, bukan bagian pemotong atau pengikis. Setiap putaran membebani dan melepaskan lengan, sehingga masa pakainya bergantung pada lubang poros yang tetap bulat dan lengan yang tidak retak. Lubang yang aus menimbulkan kelonggaran pada langkah pisau, yang terasa sebagai gerakan kosong sebelum pisau benar-benar bergerak.

Tuas penggerak dibanding pemandu dan pelat aus yang diam

Pelat gesek dan bilah pemandu adalah bagian diam yang dilewati pisau; tuas ini adalah bagian bergerak yang memasok langkah. Ia berporos pada lubang 45 mm dan seberat 1,2 kg, dan diganti karena keausan poros atau retakan, bukan karena permukaannya tergesek seperti pelat aus.

Catatan pemasangan

Pasang tuas pada poros yang bersih dan sudah diberi gemuk, lalu pastikan ia berayun melalui seluruh busur tanpa macet. Lubang poros butuh pelumasan untuk melindungi pin, sedangkan permukaan dudukan tetap bersih dan tegak lurus; jangan tertukar, karena poros yang bergerak adalah satu permukaan yang tidak boleh dibiarkan kering.

Sebelum memasang

Sebelum memasang, periksa pin poros dan setiap bosing dari keausan dan pastikan keluaran kotak ayun bukan sumber kelonggaran.

Tanda-tanda perlu diganti

  • Lubang poros aus oval, menimbulkan kelonggaran pada langkah pisau.
  • Retak atau perubahan bentuk pada lengan atau telinganya.
  • Kepala pisau bergerak kurang dari langkah penuh walau sabuk penggerak baik.
  • Benturan dari penggerak yang mengikuti kecepatan langkah pisau.

Kompatibilitas dan referensi silang

Model yang didukung

Dipakai pada penggerak pisau FM WORLD 4LZ-4.0E; cocokkan poros 45 mm dan nomor bagian sebelum memesan.

Memastikan nomor yang tepat

Cocokkan nomor W2.0-01-01-07-01-02 dan lubang 45 mm. Ini adalah tuas penggerak, bukan mata pisau atau pemandu.

Membaca part lama

Lubang pivot 45 mm adalah dudukan yang menentukan apakah tuas ini masih layak: 160 x 135 x 60 mm, berat 1,2 kg. Lubang yang sudah membesar menunjukkan goyang di ujung pisau jauh sebelum tuasnya tampak aus, jadi ukur dengan alat, jangan dengan mata.

Pertanyaan yang sering diajukan

Ada kelonggaran pada penggerak pisau; haruskah mengganti tuas lebih dulu?

Periksa pin poros dan bosingnya sebelum tuasnya. Jika pin aus, tuas baru pada pin yang sama akan tetap longgar. Ganti tuas saat lubangnya sendiri oval atau lengannya retak.
