Seal oli (DR52×72×12)

Seal oli (DR52×72×12). Stok siap untuk FM WORLD 4LZ-6.0P. Pesan lewat nomor part, hubungi kami untuk bantuan kecocokan.

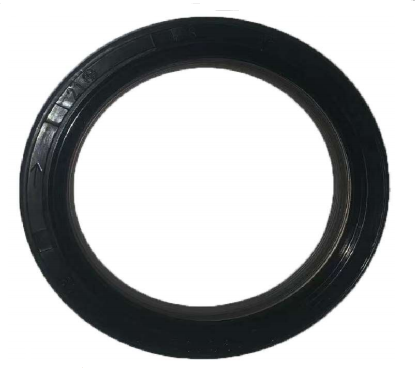

Seal Bibir Poros Skeleton DR52×72×12 untuk FM WORLD 6.0P

Ini seal bibir casing logam untuk poros berputar pada FM WORLD 4LZ-6.0P, masuk ke poros 52 mm, diameter luar 72 mm, lebar 12 mm, berat 0,03 kg. Skeleton dalam yang kaku memberi seal dudukan tekan yang kuat dan rata di lubang rumah mesin.

Spesifikasi

Nomor bagianDR52×72×12
JenisSeal bibir poros skeleton dalam
Diameter poros52 mm
Diameter luar72 mm
Lebar12 mm
Berat0,03 kg
Cocok untukFM WORLD 4LZ-6.0P (Ruilong)
Ketersediaanstok tersedia, siap dikirim

Fungsi part ini

Skeleton adalah cincin logam kaku yang dibenamkan ke dalam seal. Ia menjaga casing luar tetap bulat dan menyebar tekanan press secara merata di sekitar lubang, sebab itu seal skeleton dipakai ketika cincin luar karet lunak bisa bergeser. Bibir elastomer, dibebani pegas garter, menyentuh poros 52 mm dan menahan oli mesin. Lapisan oli tipis di bawah bibir adalah kondisi jalan yang dirancang; seal dibuat berjalan di atas lapisan itu, dan bibir yang benar-benar kering cepat panas dan mengeras.

Casing skeleton melawan cincin luar berlapis karet

Seal berlapis karet mengandalkan cincin luar elastomer untuk dudukan lubangnya; part skeleton ini memakai casing logam kaku yang menemukan posisi tepat di lubang hasil machining. Keduanya untuk poros 52 mm, tetapi desain lubang menentukan mana yang benar, jadi tidak bisa ditukar hanya dari ukuran poros.

Catatan pemasangan

Dorong seal masuk secara lurus dengan alat rata pada casing logam, dan lapisi bibir serta jalur poros yang bersih dengan oli mesin yang sama sebelum dipasang. Bibir dan pegas menghadap oli yang ditahan. Tutupi spline dan ulir dengan selongsong saat seal dilewatkan supaya bibir tidak terpotong. Pemeriksaan mengikuti buku manual.

Sebelum memasang

Periksa poros di titik tepat tempat bibir bersentuhan. Alur mengkilap atau jalur kasar baret berarti seal baru akan merembes di tempat yang sama kecuali poros diperbaiki atau diganti.

Tanda part ini perlu diganti

  • Oli merembes melewati bibir dan mengumpul di muka rumah
  • Bibir berubah keras atau getas karena panas dan usia
  • Jalur poros baret yang tidak bisa diikuti bibir baru
  • Casing longgar di lubang, bocor di sisi luar

Kecocokan dan referensi silang

Posisi pemasangan

Posisi poros berputar pada mesin FM WORLD 4LZ-6.0P, menyegel oli mesin di poros 52 mm dalam lubang machined.

Memastikan part yang benar

Pastikan lewat poros 52 mm, diameter luar 72 mm, lebar 12 mm, dan casing logam kaku, nomor DR52×72×12.

Membaca part lama

Casing logam kaku dan bibir 52 mm mengenali seal skeleton; ukur lubang dan poros, bukan mengandalkan tag aus.

Pertanyaan yang sering diajukan

Apa fungsi skeleton dalam?

Cincin logam kaku yang menjaga seal bulat dan memberi dudukan press yang kuat dan rata sehingga casing tidak bergeser saat dipakai.

Mengapa sedikit oli di bawah bibir boleh?

Bibir dirancang berjalan di atas lapisan oli tipis yang mencegah gesekan kering dan panas. Bibir kering justru aus lebih cepat, jadi dilumasi ringan sebelum dipasang.
