Gigi Setir (ZKB80-303-002,012) untuk FM WORLD 6.0P

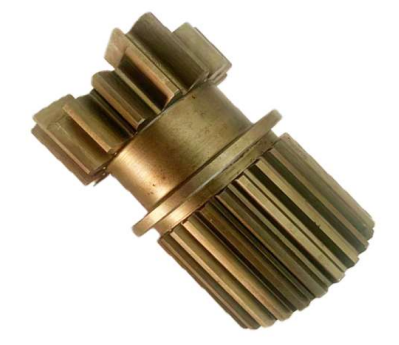

Gigi dua diameter di bagian setir gearbox ZKB85 pada FM WORLD 4LZ-6.0P. Bagian atas: lubang 52 mm, diameter luar 68 mm. Bagian bawah: lubang 33 mm, diameter luar 76 mm. Panjang total 108 mm, berat 1,1 kg.
Spesifikasi
| Nomor Part | ZKB80-303-002,012 |
|---|---|
| Jenis Part | Gigi setir (dua diameter) |
| Lubang / Luar Atas | 52 mm / 68 mm |
| Lubang / Luar Bawah | 33 mm / 76 mm |
| Panjang | 108 mm |
| Berat | 1,1 kg |
| Cocok Untuk | FM WORLD 4LZ-6.0P (Ruilong) |
| Ketersediaan | Stok siap kirim |
Fungsi part ini
Pada combine crawler, arah belok ditentukan oleh kopling kemudi, dan gigi ini bagian dari rangkaian yang menggerakkan kopling tersebut. Dua diameter pada satu part berarti dua tugas sekaligus: ujung atas menerima putaran dan ujung bawah menyalurkannya ke sisi kopling kemudi. Karena part ini melayani kedua jalur crawler, aus di sini muncul sebagai gejala setir, bukan gejala penggerak, dan biasanya lebih dulu terasa pada satu sisi ketika kopling yang menerima putaran kurang bersih mulai menyeret.
Masalah setir dari gigi dan dari kopling
Keduanya berperilaku berbeda. Gigi setir yang aus membuat jalur crawler membelok terlambat, ragu, atau tidak bisa lurus di bawah beban, tetapi koplingnya sendiri masih melepas. Pak kopling yang aus membuat jalur menyeret, bergetar, atau tidak mau lepas walaupun tuas ditarik penuh. Keduanya berakhir sebagai setir tidak enak, jadi gigi ini perlu diperiksa ketika overhaul kopling tidak menyelesaikan keluhannya.
Catatan pemasangan
Periksa kedua lubang dan kedua ujung poros sebelum memasang, karena part dua diameter bisa sehat di satu ujung dan aus di ujung lain. Pasang sehingga gigi duduk penuh di kedua ujung, bukan ditarik oleh baut, lalu pastikan kedua kopling kemudi melepas dengan seimbang. Setelan tuas setir dan level oli mengikuti buku manual servis model ini.
Sebelum memasang
Ukur kedua lubang dengan alat ukur, jangan dengan mata. Lubang atas 52 mm dan bawah 33 mm terlihat sama saja dengan pasangan yang sudah aus sampai diukur.
Tanda perlu diganti
- Satu jalur crawler membelok terlambat atau tidak bisa lurus di bawah beban
- Setir membaik setelah overhaul kopling lalu keluhannya kembali
- Salah satu lubang membesar sehingga gigi goyang di poros
- Gigi bagian bawah aus atau bertingkat
Kecocokan dan referensi silang
Model yang cocok
Bagian setir gearbox ZKB85 pada FM WORLD 4LZ-6.0P (Ruilong). Cocokkan ZKB80-303-002,012 sebagai satu nomor pasangan, karena kedua diameter milik satu part.
Memastikan part yang benar
Pastikan ZKB80-303-002,012 lewat kedua diameternya: 68 mm di atas lubang 52 mm, 76 mm di bawah lubang 33 mm, panjang 108 mm.
Membaca part lama
Cap nomor berada tinggi di diameter atas, tepat di tempat yang biasanya tertutup poros. Ukur 52 / 68 mm di atas dan 33 / 76 mm di bawah, jangan hanya bergantung pada cap.
Pertanyaan yang sering ditanyakan
Ujung mana yang lebih dulu aus pada gigi ini?
Biasanya ujung bawah, karena menyalurkan putaran ke sisi kopling dan menanggung beban setir. Karena itu angka bawah 33 / 76 mm tetap perlu diukur walaupun ujung atas terlihat sehat.
Bisakah gigi ini menyebabkan setir hanya satu sisi?
Bisa. Karena ia menggerakkan kopling kemudi, aus pada satu sisi dapat membuat satu jalur merespons berbeda dari yang lain, walaupun partnya sendiri melayani kedua sisi.
