Poros Kiri ZKB65-W3.5H-305-001

Poros Kiri ZKB65-W3.5H-305-001. Stok siap kirim untuk FM WORLD 4LZ-6.0P. Pesan dengan nomor part, hubungi kami untuk kecocokan.

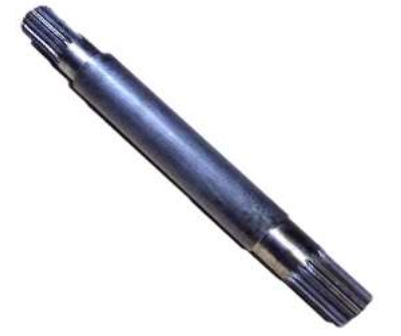

Poros Kiri (ZKB65-W3.5H-305-001) untuk FM WORLD 6.0P

Poros kiri ini panjangnya 625 mm dan beratnya 9,4 kg, dengan dua ujung berspline yang berbeda: ujung kiri 18 gigi pada pasangan diameter 30 mm / 50 mm, ujung kanan 20 gigi pada diameter 53 mm. Karena kedua ujung berbeda, poros hanya bisa masuk dengan satu arah.

Spesifikasi

Nomor bagianZKB65-W3.5H-305-001
JenisPoros kiri, spline di kedua ujung
Ujung kiri18 gigi, 30 / 50 mm
Ujung kanan20 gigi, 53 mm
Panjang625 mm
Berat9,4 kg
UntukFM WORLD 4LZ-6.0P (Ruilong)
Ketersediaanstok tersedia, siap dikirim

Fungsi part ini

Ujung 18 gigi dan ujung 20 gigi pada satu poros adalah pilihan desain yang sengaja: itu mencegah poros terpasang terbalik. Setiap spline berpasangan dengan hub berbeda, jadi sisi 18 gigi memikul satu tugas dan sisi 20 gigi tugas lain. Karena itu keausan muncul di satu ujung lebih dulu, biasanya ujung yang lebih sering menerima beban balik, dan poros mulai bergetar di pasangan itu sementara bagian lain tetap tenang.

Membaca poros dua ujung sebelum dipasang

Hitung kedua ujung sebelum memasang: 18 gigi ke hub 18 gigi dan 20 gigi ke hub 20 gigi. Poros yang ditawarkan terbalik tidak akan masuk cukup dalam, dan memaksanya merusak kedua spline. Kalau poros masuk mudah tetapi bergetar, kecocokan spline yang sudah terbuka, bukan poros terbalik, dan itu kegagalan yang lebih mahal.

Catatan pemasangan

Bersihkan kedua spline dan periksa masing-masing dari tangga keausan dan fretting, lalu pastikan poros berputar lurus di posisi bearingnya. Pasang dengan ujung 18 gigi ke hub 18 gigi dan jangan dipukul dengan hammer, karena beban 9,4 kg pada spline akan meratakan gigi. End play, preload bearing, dan susunan kopling mengikuti buku manual servis.

Sebelum memasang

Hitung gigi di kedua ujung dan cocokkan dengan hub sebelum poros masuk. Setelah ujung yang salah dipaksa, spline sudah rusak meski poros kemudian dilepas.

Tanda part ini perlu diganti

  • Getaran atau ketukan di satu pasangan, tenang di pasangan lain
  • Fretting, kilap, atau tangga spline di ujung yang dibebani
  • Poros tidak berputar lurus di bearingnya
  • Partikel logam di oli tanpa kerusakan gigi yang ditemukan

Kecocokan dan referensi silang

Model yang cocok

Poros kiri berspline di kelompok 305 gearbox ZKB85 pada FM WORLD 4LZ-6.0P. Ujung 18 gigi dan 20 gigi milik dua hub berbeda, jadi kedua hitungan penting saat memesan.

Memastikan part yang benar

Pastikan ZKB65-W3.5H-305-001 pada panjang 625 mm, 18 gigi di ujung 30 / 50 mm dan 20 gigi di ujung 53 mm. Poros dengan spline sama di kedua ujung adalah part lain.

Membaca part lama

Nomor dicap di dekat salah satu ujung pada badan poros. Hitung gigi di kedua ujung dan ukur 625 mm, karena hitungan gigi cara tercepat membedakan poros ini dari tetangganya.

Pertanyaan yang sering diajukan

Bisakah poros dipasang terbalik?

Tidak. Satu ujung 18 gigi pada diameter 30 / 50 mm dan ujung lain 20 gigi pada 53 mm, jadi hanya satu arah yang masuk hubnya dengan benar. Memaksa merusak kedua spline.

Bagaimana tahu ujung mana yang aus?

Lihat kedua spline. Ujung yang dibebani menunjukkan fretting dan tangga lebih dulu, sementara ujung lain sering tampak baru; getaran di pasangan itu adalah gejala yang cocok dengan yang terlihat.
