Roda Rantai Konveyor (W2.5E-01B-02-04Y)

Roda Rantai Konveyor (W2.5E-01B-02-04Y). Stok siap kirim untuk FM WORLD 4LZ-6.0P. Pesan dengan nomor part, hubungi kami untuk kecocokan.

Roda Rantai Konveyor (W2.5E-01B-02-04Y) untuk FM WORLD 6.0P

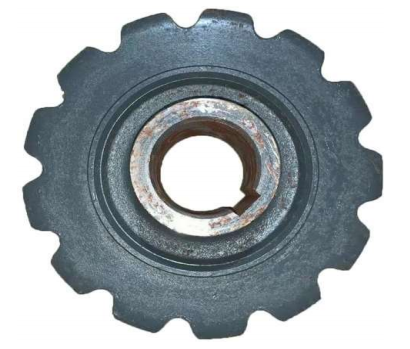

Ini roda konveyor di kepala, keseluruhan 170 mm dengan hub 55 mm dan 13 gigi, membawa lubang 60 mm dan 40 mm pada posisi pasangnya. Berat 2,35 kg, jauh lebih berat daripada roda lain, dan rantai konveyor berputar di atasnya di kepala.

Spesifikasi

Nomor bagianW2.5E-01B-02-04Y
JenisRoda rantai konveyor
Diameter keseluruhan170 mm
Lubang pasang60 / 40 mm
Tinggi hub55 mm
Gigi13
Berat2,35 kg
UntukFM WORLD 4LZ-6.0P (Ruilong)
Ketersediaanstok tersedia, siap dikirim

Fungsi part ini

Roda besar dengan sedikit gigi adalah part berat: konveyor menarik melalui 13 gigi, dan beban terkumpul di sejumlah kecil gigi setiap saat. Keausan muncul di profil sebagai kebengkokan, dan karena hub 55 mm, kecocokan poros dan lubang pasang menentukan apakah roda berputar lurus. Roda yang tidak lurus mengauskan rantai di satu sisi dan rantai mulai menyimpang di kepala.

Roda kepala besar dan roda penggerak kecil

Roda lain 62 sampai 120 mm dengan satu lubang; yang ini 170 mm, hub 55 mm, membawa lubang 60 / 40 mm. Ukuran dan beratnya mudah dikenali, tetapi jumlah 13 gigi yang harus dicocokkan dengan rantai konveyor.

Catatan pemasangan

Periksa lubang pasang dan alur pasak sebelum memasang, dan pastikan roda berputar lurus di poros, bukan pada dudukan aus. Periksa rantai konveyor dari pemanjangan sebelum kepala ditutup. Kesejajaran dan tegangan mengikuti buku manual.

Sebelum memasang

Karena roda berat, topang saat memasang daripada membiarkannya menggantung di poros, dan pastikan kedua lubang bersih sebelum didudukkan.

Tanda part ini perlu diganti

  • Kebengkokan di 13 gigi kerja
  • Rantai konveyor menyimpang atau aus di satu sisi
  • Lubang pasang aus atau roda tidak berputar lurus
  • Ketukan di kepala saat rantai masuk gigi

Kecocokan dan referensi silang

Model yang cocok

Roda kepala konveyor pada FM WORLD 4LZ-6.0P, part 13 gigi, 170 mm, lubang 60 / 40 mm. Rantai konveyor dicocokkan dengannya.

Memastikan part yang benar

Pastikan W2.5E-01B-02-04Y pada 13 gigi, 170 mm, lubang 60 / 40 mm. Roda lebih kecil adalah part berbeda.

Membaca part lama

Ukuran dan 13 gigi mengenali roda ini; ukur lubang 60 dan 40 mm sebelum memasang.

Pertanyaan yang sering diajukan

Mengapa roda besar hanya 13 gigi?

Jumlah gigi ditentukan rantai konveyor dan geometri kepala; diameter besar membawa rantai mengelilingi kepala, bukan menetapkan rasio tinggi.

Apakah roda ini diganti bersama rantai?

Jika gigi masih bersih dan lubang lurus, bisa tetap; gigi bengkok atau lubang aus berarti diganti bersama, karena rantai baru di kepala bengkok cepat aus.
