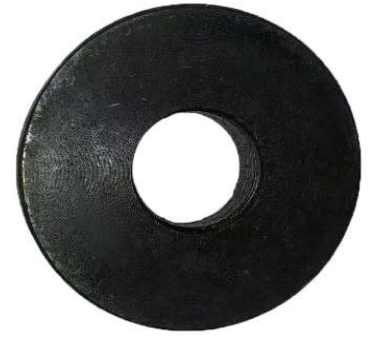

Kolar (ZKB65-305-008) untuk Gearbox FM WORLD 6.0P
Kolar ini berukuran lubang 20 mm, luar 60 mm, dan tebal 10 mm, berat 0,2 kg. Ia berada di kelompok 305, bagian setir gearbox ZKB85, dan bentuknya yang lebar serta tipis membedakannya dari kolar penahan Gigi III yang berlubang 32 mm dan panjang 25 mm.
Spesifikasi
| Nomor bagian | ZKB65-305-008 |
|---|---|
| Jenis | Kolar, bagian setir |
| Diameter lubang | 20 mm |
| Diameter luar | 60 mm |
| Tebal | 10 mm |
| Berat | 0,2 kg |
| Untuk | FM WORLD 4LZ-6.0P (Ruilong) |
| Ketersediaan | stok tersedia, siap dikirim |
Fungsi part ini
Kolar dengan permukaan 60 mm dan tebal hanya 10 mm bekerja sebagai dudukan, bukan sebagai pengisi ruang. Permukaannya yang lebar memberi bearing atau penutup alas datar untuk duduk, dan lubang 20 mm menempatkannya pada poros kecil. Begitu permukaannya aus, part yang ditopang tidak lagi lurus: gejalanya seal yang tetap merembes, atau penutup yang tidak bisa duduk datar meski bautnya dikencangkan berulang.
Dua kolar, dua tugas, satu gearbox
ZKB65-305-008 berukuran 20 / 60 / 10 mm dan berada di bagian setir; ZKB60-302-005 berukuran 32 / 40 / 25 mm dan menahan Gigi III. Keduanya disebut kolar di daftar part dan keduanya tampak seperti ring biasa di foto. Hanya tiga ukuran yang memisahkan dengan andal, jadi ukur, bukan mencocokkan dari namanya.
Catatan pemasangan
Periksa permukaan lebar dari goresan dan lubang dari fretting sebelum dipasang, lalu pastikan poros tempat ia duduk tidak bertangga. Pasang datar dan periksa dengan penggaris lurus bahwa permukaannya siku terhadap poros, karena kolar yang duduk di atas burr memiringkan semua yang ada di atasnya. Angka torque seal dan penutup mengikuti buku manual servis.
Sebelum memasang
Periksa dudukan pada poros, bukan hanya kolarnya. Burr atau tangga di bawah kolar memiringkannya, dan rembesan kembali meski seal sudah baru.
Tanda part ini perlu diganti
- Seal merembes di sambungan yang sudah ditutup ulang dua kali
- Penutup tidak bisa duduk datar atau terus kendor
- Permukaan lebar kolar tergores atau cekung
- Kolar bergoyang di dudukannya saat ditekan dengan tangan
Kecocokan dan referensi silang
Model yang cocok
Kolar berada di bagian setir gearbox ZKB85 pada FM WORLD 4LZ-6.0P, di bawah penutup. Kolar pengisi pada poros Gigi III adalah part lain di kelompok lain.
Memastikan part yang benar
Pastikan ZKB65-305-008 pada lubang 20 mm, luar 60 mm, dan tebal 10 mm. Kolar 32 / 40 / 25 mm di gearbox yang sama bernomor lain.
Membaca part lama
Kolar tidak menyimpan cap yang andal setelah lama di oli. Ukur luar 60 mm dan tebal 10 mm, lalu periksa lubang 20 mm sebelum membandingkannya dengan kolar poros gigi.
Pertanyaan yang sering diajukan
Apakah ini kolar yang sama dengan yang di poros gigi?
Tidak. Kolar poros gigi berlubang 32 mm, luar 40 mm, panjang 25 mm; yang ini lubang 20 mm, luar 60 mm, tebal 10 mm. Kelompok berbeda, tugas berbeda.
Kolar aus bisa diratakan ulang dan dipakai lagi?
Hanya kalau pengurangan tebalnya masih dapat diterima oleh penutup atau bearing di atasnya. Meratakan mengubah tinggi susunan, sehingga part di atasnya tidak lagi duduk di tempat yang dirancang.
